要求：
（1）列出真值表；
（2）写出最简与或表达式；
（3）用与非门画出该逻辑电路图。

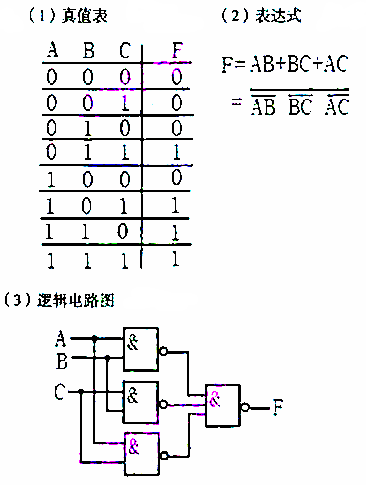

【正确答案】：
设计一个3人表决电路，表决方式为少数服从多数，即2人或2人以上同意则表决通过，否则表决不通过。规定同意为“1”，不同意为“0”；
设计一个3人表决电路，表决方式为少数服从多数，即2人或2人以上同意则表决通过，否则表决不通过。规定同意为“1”，不同意为“0”；表决通过为“1”，不通过为“0”。
要求：
（1）列出真值表；
（2）写出最简与或表达式；
（3）用与非门画出该逻辑电路图。
【正确答案】：
要求：
（1）列出真值表；
（2）写出最简与或表达式；
（3）用与非门画出该逻辑电路图。
【正确答案】：
