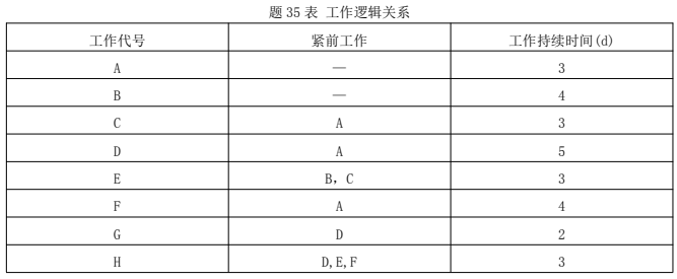

根据表中各工作的逻辑关系和持续时间，绘制双代号网络图，并用图上计算法计算各工作时间参数（ES、LS、EF、LF），找出该网络图的关键线路（在图中用加粗的箭线表示）.
【正确答案】：

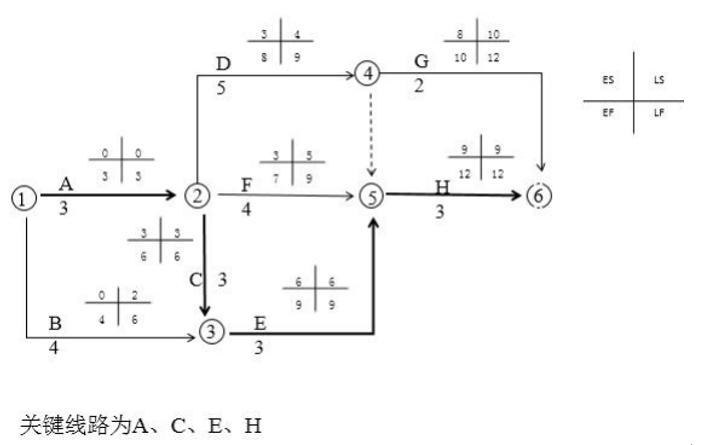

根据表中所列的逻辑关系给制双代号网络图，并用图上计算港（按工作计算法）计算网络图中各项时间参数，结果如下：画图正确给3分，计算ES、LS、EF、LF正确各2分，关键线路正确 2分。
根据表中各工作的逻辑关系和持续时间，绘制双代号网络图，并用图上计算法计算各工作时间参数（ES、LS、EF、LF），找出该网络图的
【正确答案】：
